Introduction à la photographie
🎯 Objectifs d'Apprentissage
À la fin de ce chapitre, vous serez capable de :
- Comprendre le concept de Ground Sampling Distance (GSD) et pourquoi 1mm/px est critique
- Expliquer comment les trois paramètres d’exposition (vitesse d’obturation, ouverture, ISO) affectent la qualité d’image
- Utiliser les histogrammes pour évaluer une exposition correcte de la pale
- Comprendre la profondeur de champ et les principes de mise au point pour une détection nette des défauts
⏱️ Temps estimé : 15-20 minutes
Introduction
Commençons par ce que nous voulons : l’objectif d’une inspection de pale est de rapporter des photos de la pale pour visualiser et qualifier les défauts possibles. Cela nécessite deux choses :
- des photos de tous les côtés de chaque pale, pour être sûr que tout a été capturé
- des photos de bonne qualité pour que les défauts puissent être détectés.

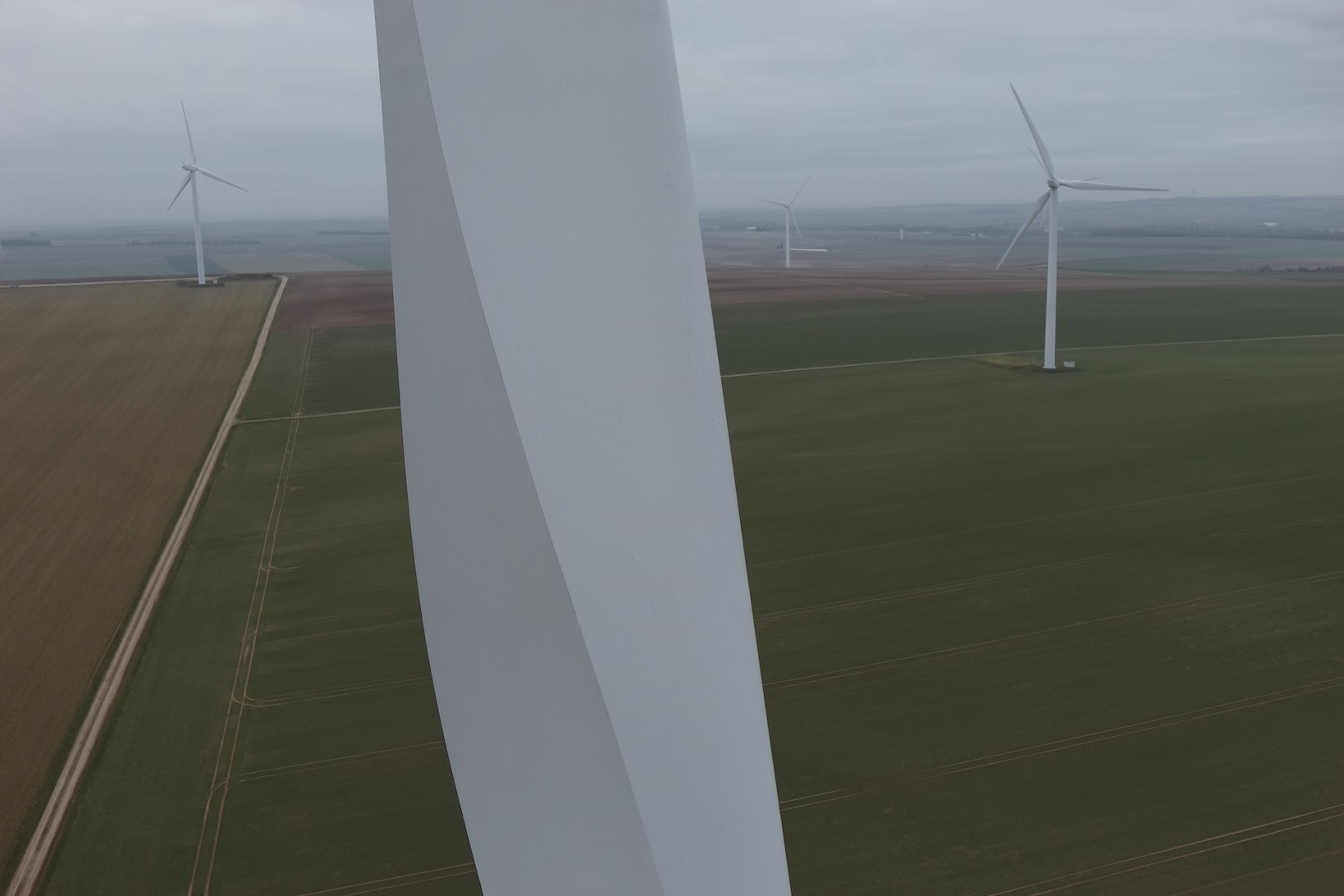

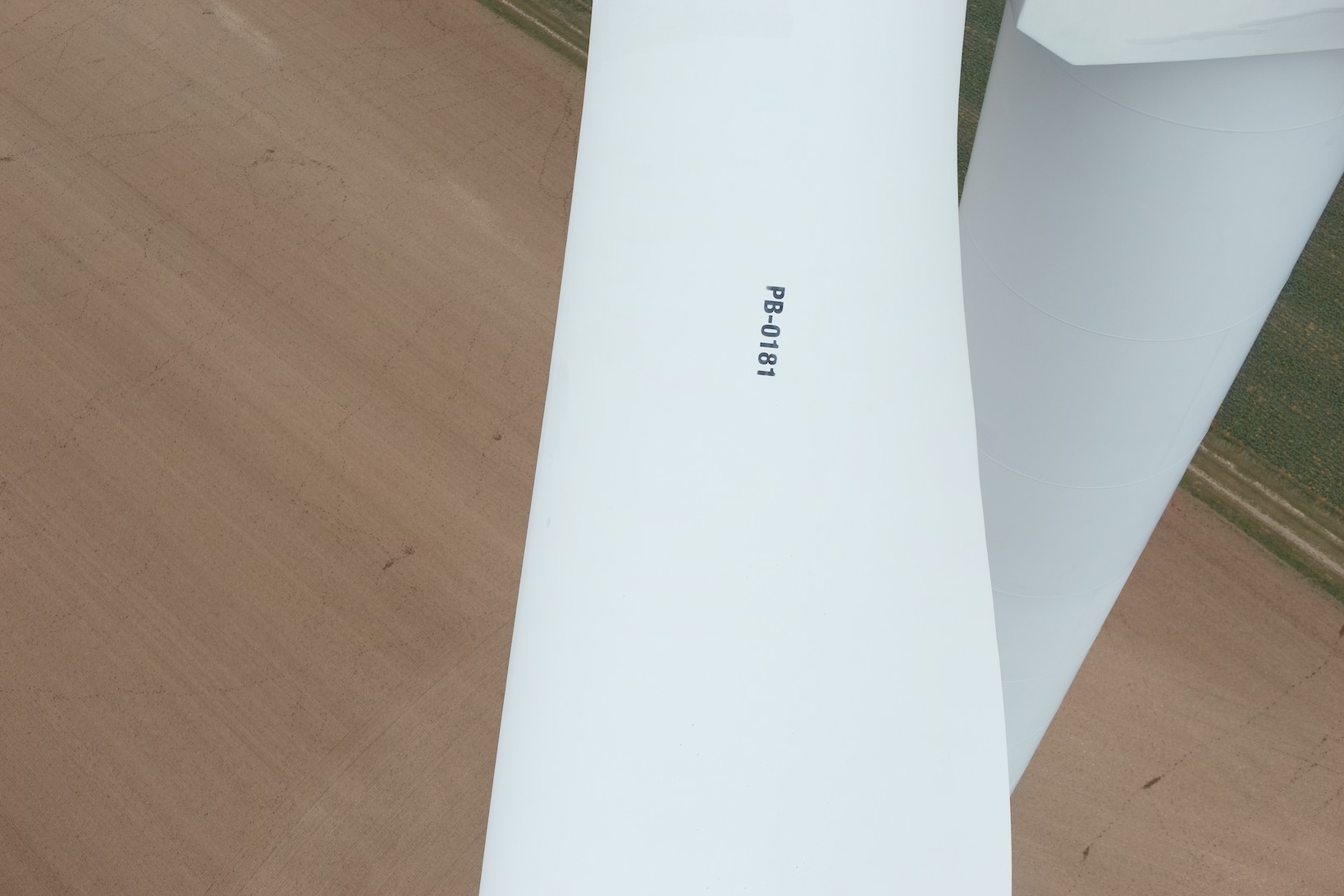

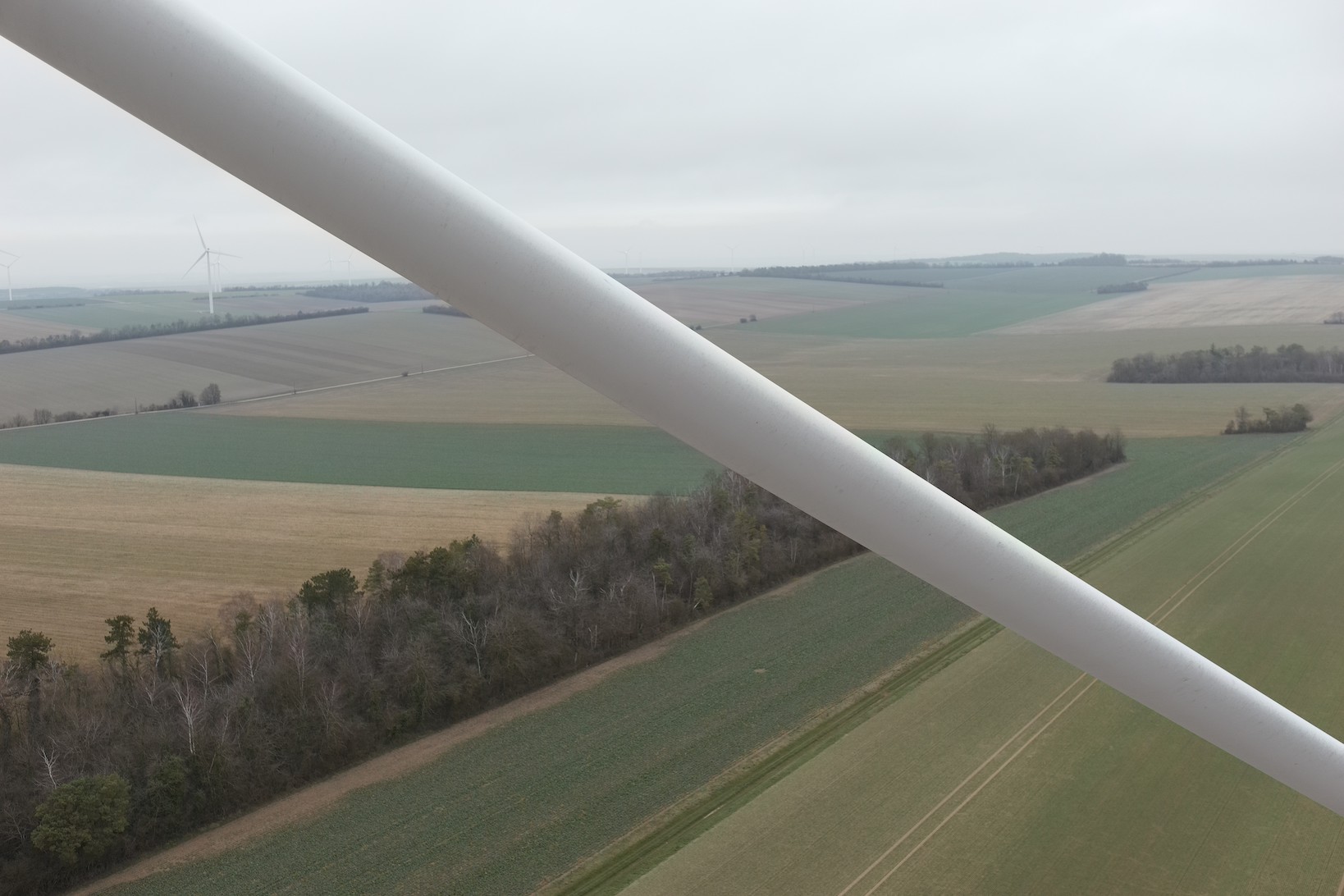

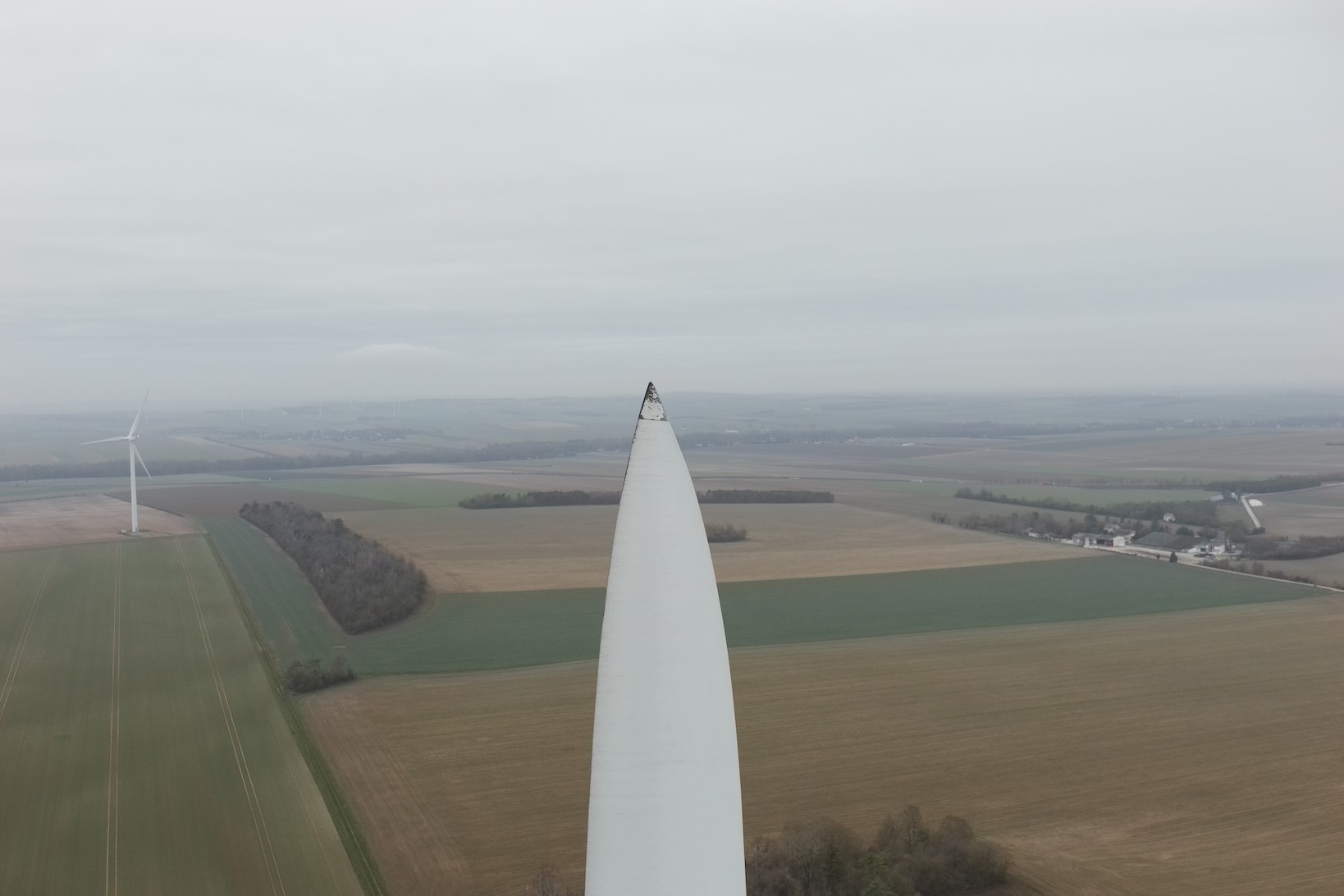

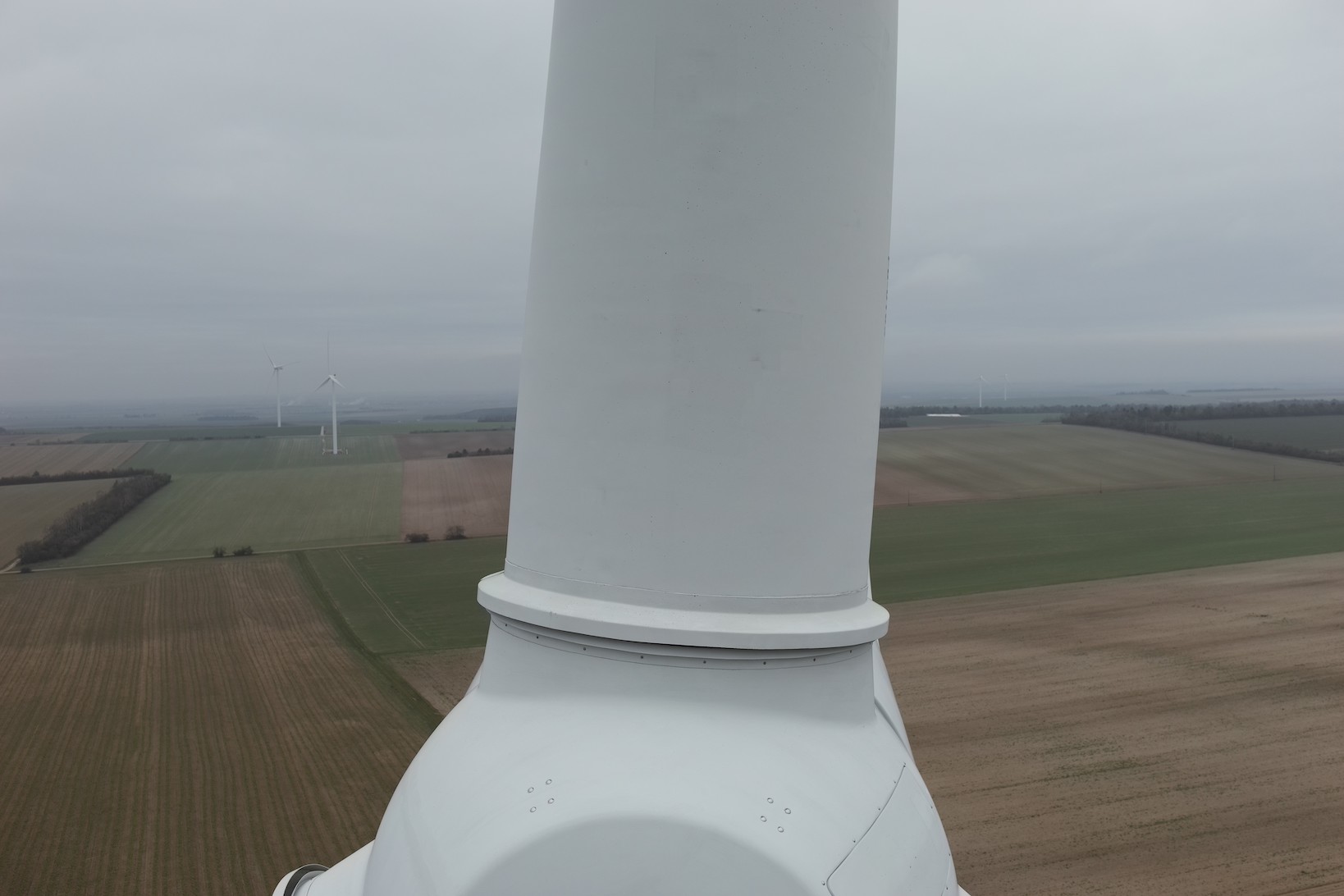

Voici un échantillon du type de photos que nous désirons :
 |  |  |
 |  |  |
Ground Sampling Distance
Ces photos peuvent ensuite être expertisées pour détecter des fissures potentielles ou d’autres dommages. Cela nous donne la contrainte la plus importante lors des inspections :
📝 Concept Clé

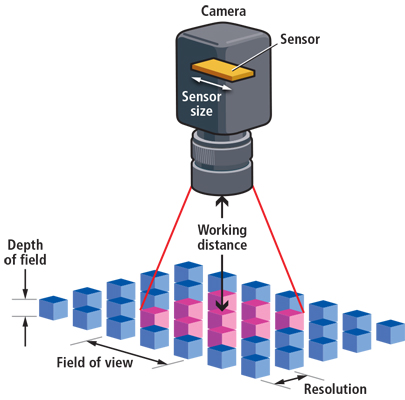

La précision des photos dépend de la caméra et de la distance entre le drone et la pale. Si le drone est plus éloigné que la distance de vol que vous avez sélectionnée, la qualité sera réduite.
La taille d’un des carrés roses correspond au GSD : le Ground Sampling Distance.
💡 À retenir
Quiz
Quel est le GSD cible ?
Réponse unique
- 1 cm / px
- 1 mm / px
- 2 mm / px
- 0,5 mm / px
Qu’est-ce qui influence le GSD ?
Réponses multiples
- Vitesse du drone
- Résolution de la caméra
- Exposition
- Distance entre le drone et la pale
Pourquoi est-il critique de maintenir la distance cible pendant les inspections ?
Réponse unique
- Pour éviter la collision avec la pale
- Pour s'assurer que le GSD permet la détection de défauts plus petits que 1mm
- Pour réduire l'impact du vent sur le drone
- Pour maximiser la durée de vie de la batterie
Paramètres d’exposition
Le second critère pour la qualité de la photo est une exposition correcte : les photos ne doivent être ni trop sombres ni trop lumineuses, car les défauts ne pourraient pas être détectés.

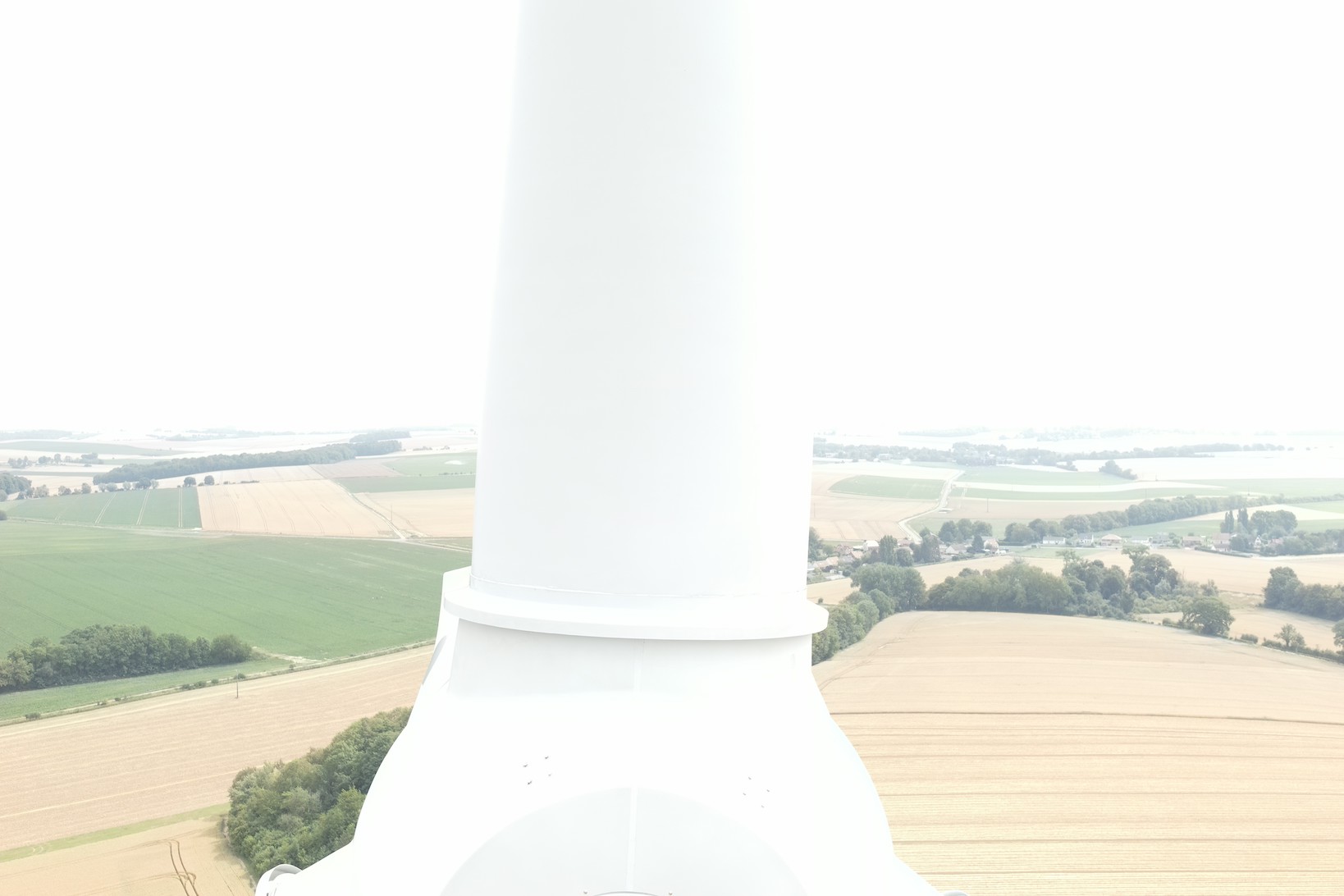

| Image trop sombre | Image trop lumineuse |
|---|---|
 |  |
⚠️ Attention
Sur n’importe quelle caméra, trois paramètres dictent la quantité de lumière qui arrive sur le capteur : la vitesse d’obturation, l’ouverture et l’ISO.

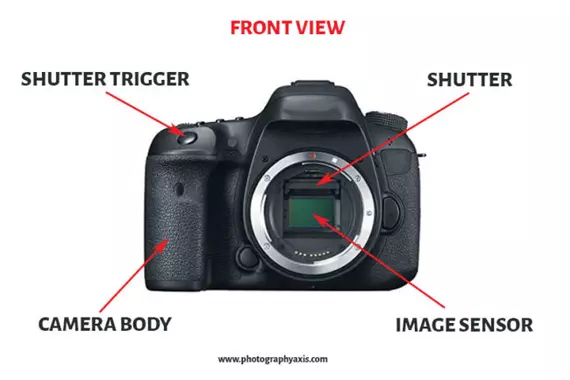

Vitesse d’obturation
La vitesse d’obturation correspond à la vitesse à laquelle une photo est prise. Plus le diaphragme reste ouvert longtemps, plus la lumière atteindra le capteur.
Cependant, si l’obturateur reste ouvert trop longtemps, l’image deviendra floue car la cible bouge pendant qu’il est ouvert.
📝 En Pratique
Ouverture

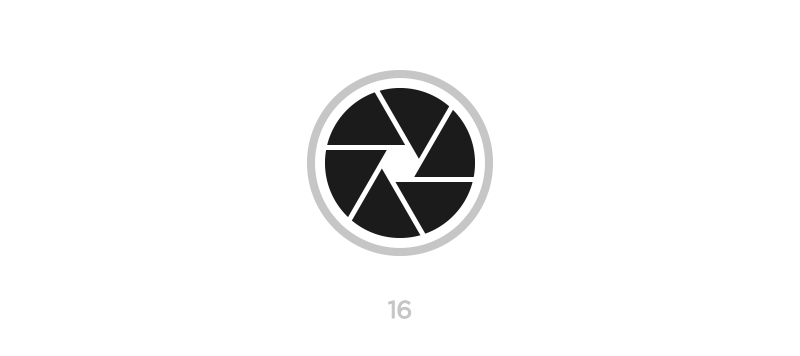

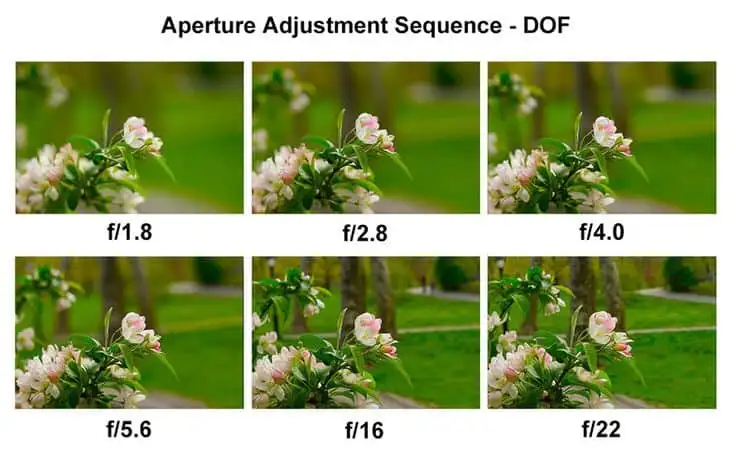

L’ouverture détermine la largeur de l’ouverture. Plus elle est large, plus la lumière arrive.
Cependant, plus le diaphragme est ouvert, plus l’image devient floue. C’est ainsi que fonctionne le Mode Portrait.
⚠️ Important
ISO

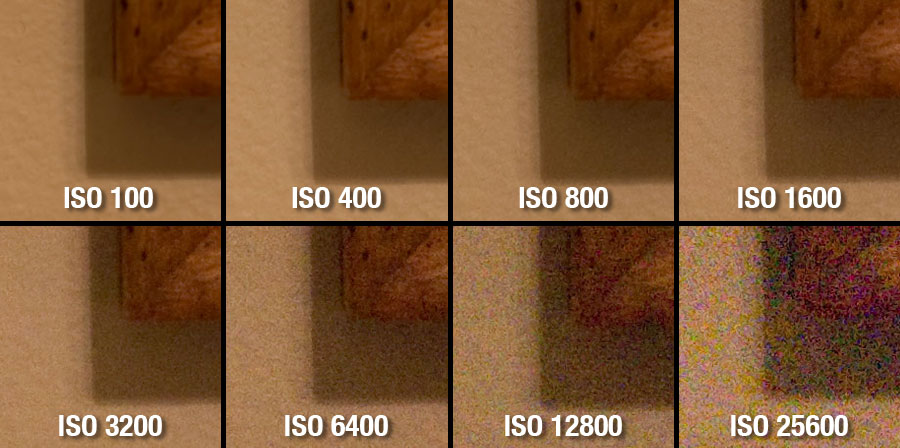

L’ISO détermine la sensibilité du capteur. Nous pouvons utiliser un ISO plus élevé pour avoir une image plus lumineuse, mais cela augmentera le bruit sur l’image.
💡 Point Clé
Quiz
Qu’est-ce qui rend l’image floue ?
Réponses multiples
- ISO élevé
- ouverture élevée
- vitesse d'obturation faible
- ISO faible
- vitesse d'obturation élevée
- ouverture faible
Pourquoi une vitesse d’obturation rapide est-elle nécessaire pendant les inspections par drone ?
Réponse unique
- Pour capturer plus de lumière
- Pour augmenter la profondeur de champ
- Pour éviter le flou de mouvement du drone en déplacement
- Pour réduire le bruit dans l'image
Quel est le principal inconvénient de l’utilisation d’un réglage ISO élevé ?
Réponse unique
- Les images deviennent trop sombres
- Les images deviennent floues
- Les images montrent un bruit accru
- La vitesse d'obturation doit être réduite
Histogramme
Un outil pour vous aider à décider est l’histogramme : il montre la répartition des pixels, du plus sombre au plus lumineux.

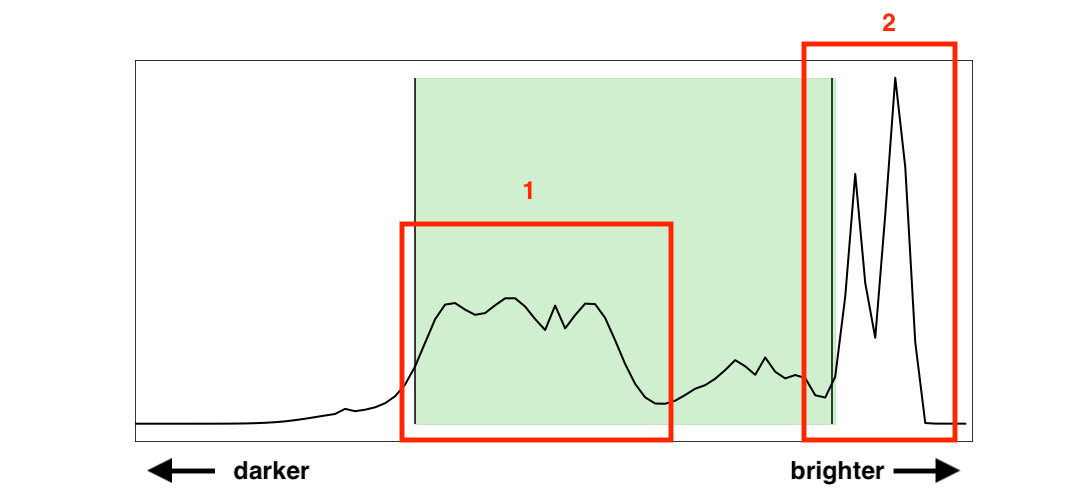

Sur cet exemple, nous pouvons voir deux pics : 1 et 2. Si nous regardons l’image à laquelle correspond l’histogramme :
Nous pouvons voir que :
- 1 correspond à la partie la plus sombre, donc le sol ici
- 2 correspond à la partie la plus lumineuse, la pale et la tour
Voici une animation qui montre comment l’histogramme varie avec la luminosité de la scène. Nous pouvons voir le pic sur l’histogramme (partie supérieure droite de l’image) se déplacer vers la droite à mesure que l’image devient plus lumineuse.
Quiz
Quel est le but d’un histogramme en photographie ?
Réponse unique
- Afficher les réglages de vitesse d'obturation
- Afficher la distribution de la luminosité des pixels du sombre au lumineux
- Mesurer la distance au sujet
- Indiquer le point de mise au point
Quel élément doit être correctement exposé dans les images d’inspection de pale ?
Réponse unique
- Le ciel en arrière-plan
- La surface de la pale
- La tour
- Le sol
Pourquoi un arrière-plan saturé (surexposé) peut-il être acceptable dans l’inspection de pale ?
Réponse unique
- Cela rend l'image plus artistique
- Seule la pale nécessite une exposition appropriée pour la détection des défauts
- Cela réduit le temps de traitement
- Cela améliore l'équilibre de l'histogramme

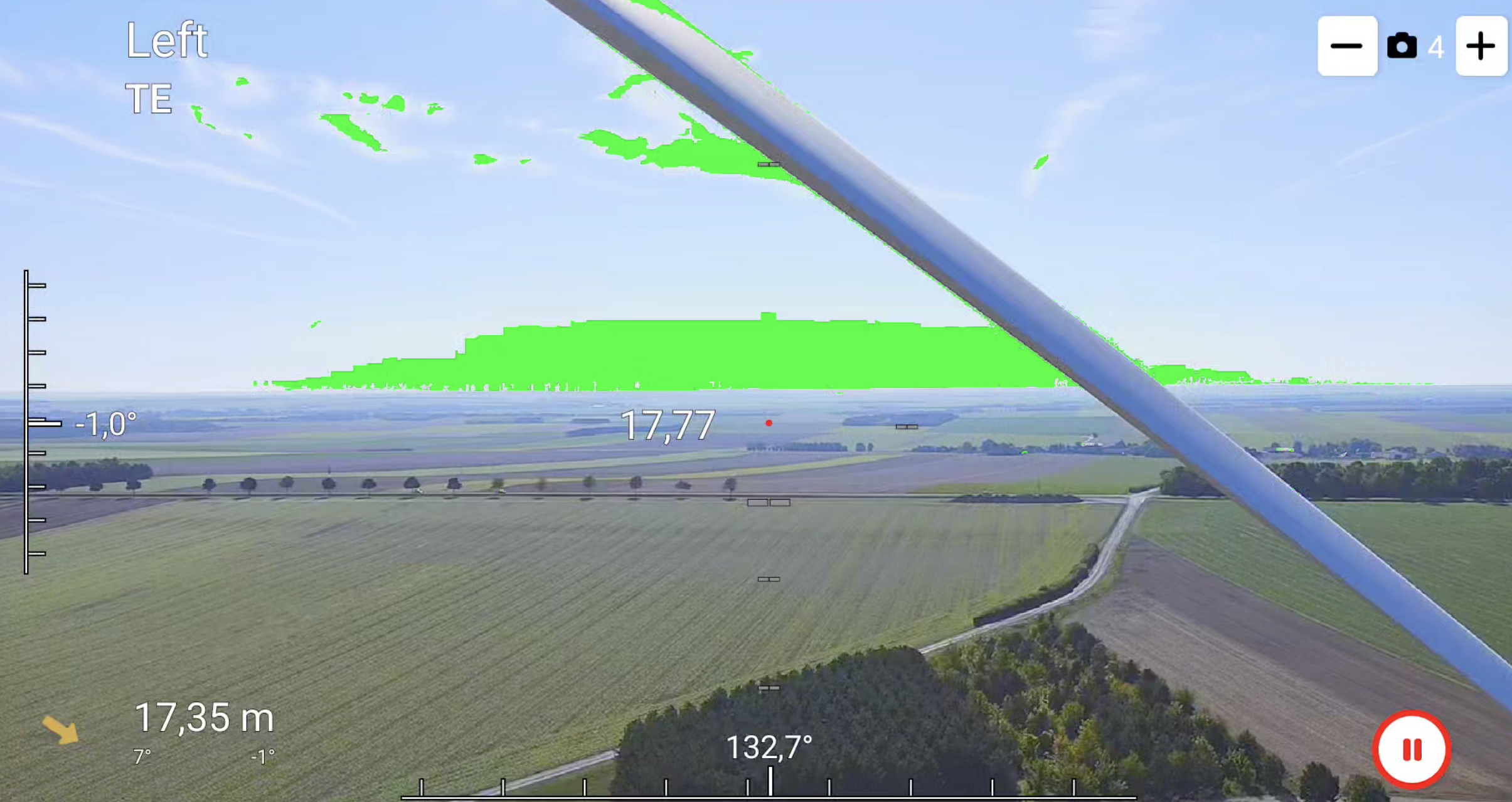

De plus, les parties vertes de l’image indiquent les régions qui sont saturées (trop lumineuses). Cela ne signifie pas nécessairement que l’image est trop lumineuse : seule la pale doit être correctement exposée.
💡 Astuce Pro
Sur l’Application Cornis Drone

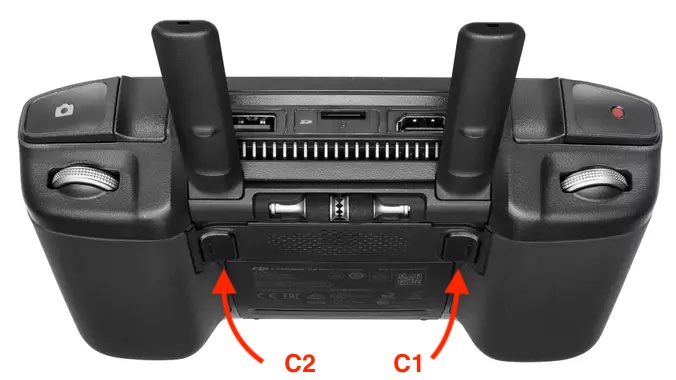

Pendant l’inspection, vous n’avez pas à choisir les paramètres séparément, le logiciel le fera pour vous. Il existe un ensemble de valeurs d’exposition, et le pilote doit choisir celle qui est la plus appropriée à la situation. Pour changer l’exposition, utilisez les boutons C1 et C2 à l’arrière de la télécommande.
Mise au point
Cependant, même si les photos sont correctement exposées, il y a une dernière chose que nous devons vérifier : que la mise au point est correctement effectuée. La mise au point correspond à la distance de la caméra où l’image est nette. Plus près ou plus loin, et l’image devient floue.

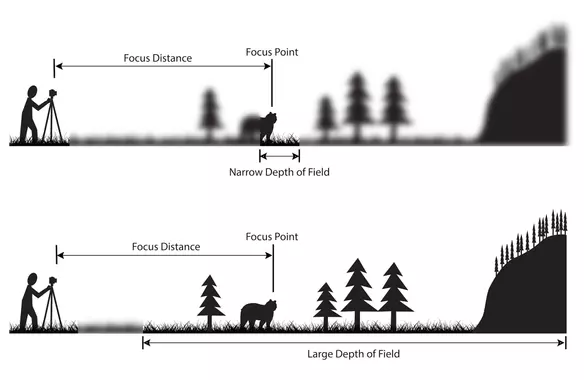

La profondeur à laquelle l’image est nette est appelée la profondeur de champ. Sur le M300/M350, c’est environ 1m. Comme discuté précédemment, cela varie avec l’ouverture utilisée.
Pour changer la mise au point, trouvez un point avec beaucoup de contraste sur l’image et double-cliquez dessus. Assurez-vous de ne pas sélectionner une surface blanche, car la caméra sera incapable de trouver la mise au point correcte s’il n’y a rien sur quoi faire la mise au point.
Quiz
Qu’est-ce que la profondeur de champ et pourquoi est-elle importante pour l’inspection ?
Réponse unique
- La distance du capteur de la caméra, elle détermine l'exposition
- Le niveau de zoom de la caméra, il détermine le cadrage
- La plage de distance où l'image est nette, elle assure la visibilité des défauts
- L'angle du champ de vision, il détermine la couverture
Pourquoi devriez-vous éviter de sélectionner une surface blanche lors de l’ajustement de la mise au point ?
Réponse unique
- Les surfaces blanches reflètent trop de lumière
- Les surfaces blanches manquent de contraste nécessaire pour une mise au point automatique précise
- Les surfaces blanches créent des reflets parasites
- Les surfaces blanches affectent les paramètres d'exposition
Quelle est la profondeur de champ approximative sur le M300/M350 ?
Réponse unique
- 10 cm
- 1 m
- 5 m
- 10 m
Quiz final
Quelle est la relation entre l’ouverture et la profondeur de champ ?
Réponse unique
- Une ouverture plus grande augmente la profondeur de champ et la netteté
- Une ouverture plus grande réduit la profondeur de champ et peut causer du flou si la mise au point est décalée
- L'ouverture n'affecte pas la profondeur de champ
- Une ouverture plus petite cause du flou de mouvement
Sélectionnez les paramètres qui contrôlent l’exposition de la caméra
Réponses multiples
- ouverture
- mise au point
- ISO
- vitesse d'obturation
- résolution
Quel est le principal compromis lors de l’équilibrage des trois paramètres d’exposition (vitesse d’obturation, ouverture, ISO) ?
Réponse unique
- Taille de fichier vs. vitesse de traitement
- Autonomie de batterie vs. qualité d'image
- Capture de lumière vs. artefacts d'image (flou, bruit, mise au point peu profonde)
- Zone de couverture vs. niveau de détail
✅ Résumé du Chapitre
Félicitations ! Vous avez terminé l’introduction à la photographie pour l’inspection de pale. Voici les points clés à retenir :
🎯 Points Clés à Retenir
- Ground Sampling Distance (GSD) : L’objectif est de 1mm/px pour détecter les défauts plus petits que 1mm
- Le GSD dépend de : La résolution de la caméra et la distance entre le drone et la pale
- Trois paramètres d’exposition :
- Vitesse d’obturation : Vitesse rapide (1/1000s) empêche le flou de mouvement
- Ouverture : Une ouverture plus petite augmente la profondeur de champ, empêche le flou des variations de distance
- ISO : Maintenir aussi bas que possible pour minimiser le bruit
- Compromis d’exposition : Équilibrer la capture de lumière vs. les artefacts d’image (flou, bruit, mise au point peu profonde)
- Histogramme : Affiche la distribution de la luminosité des pixels, aide à évaluer l’exposition appropriée
- Focus sur la pale : Seule l’exposition de la pale compte, la saturation de l’arrière-plan est acceptable
- Profondeur de champ : ~1m sur M300/M350, faire la mise au point sur des zones à fort contraste
💭 Avant de continuer…
Assurez-vous de comprendre :
- Pourquoi maintenir une distance appropriée est critique pour la détection des défauts
- Comment chaque paramètre de caméra affecte la qualité d’image
- Le concept de compromis acceptables dans les réglages d’exposition
Prêt pour le prochain chapitre sur les procédures d’inspection ? Allons-y !
